低压电工作业中的几个英文字母的意义

跟我学特作-电工篇    阅读：185

在低压电工作业中有几个英文字母，比如：RCD，ELV，IT、TT、TN系统，兆欧表接线柱上的L、E、G，Y形连接和△形连接等，它们代表什么意思请看下面内容。

文章来源：今日头条【零点正2018-跟我学特作】

在低压电工作业中有几个英文字母，它们代表的意思如下：

1、RCD是“剩余漏电动作保护器”的符号,俗称“漏保”。剩余电流装置(RCD)是一种漏电保护装置。

家用剩余电流动作保护器应实现直接接触保护，其动作电流值不应大于30mA；

剩余电流动作保护器安装点后的中性线与相线，均不得与其他回路共用。

2、特低电压（Extra-Low Voltage，简称ELV），是经过适当设计和保护的二次电路，使得在正常工作条件下和单一故障条件下，它所呈现的电压值仍然是可以接触的安全电压。

SELV代表安装标准中定义的分离的特低电压（与地分开）

3、IT、TT、TN系统

第一个字母表示电源端与地的关系：I 表示电源端所有带电部分不接地或有一点通过阻抗接地 ；T 表示电源端有一点直接接地。 第二个字母表示电气装置的外露可导电部分与地的关系： T 表示电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N 表示电气装置的外露可导电部分与电源端接地有直接电气连接。

TT系统：是指在电源中性点直接接地的电力系统中，将电气设备的正常不带电的金属外壳或机座直接接地的保护系统。

TN系统是指电源（变压器）中性点直接接地的电力系统中，将电气设备正常不带电的金属外壳或基座经过中性线（零线）直接接零的保护系统。TN系统又分为TN-C，TN-S、TN-C-S系统。

TN-C系统是指TN系统中工作零线（N）与保护零线（PE）合一的系统，用电设备和正常不带电的金属外壳或基座与零线（N、PE）直接电气连接。

TN-S系统是指系统中的工作零线N线与保护零线PE线分开的系统，用电设备的正常不带电的金属外壳或基座与保护零级PE直接电气连接，也称专用保护零线-PE线。

TN-C-S系统是一部分中性导体和保护导体的功能合在一根导线上。

字母S：表示中性导体和保护导体是分开的。

字母C：表示中性导体和保护导体的功能合在一根导体上。

4、兆欧表上一般有三个接线柱，分别标有L（线路）、E（接地）和G（屏蔽）。其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地，G接在被测物的屏蔽上或不需要测量的部分。

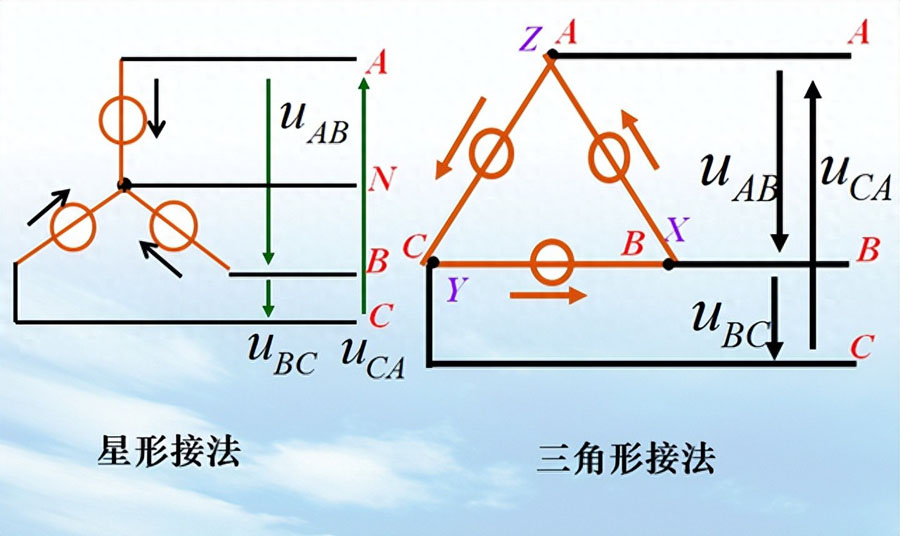

5、Y形连接和△形连接

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

将三相电源或负载中的每一相的末端与后续相的始端相连，然后再从3个连接点引出端线的连接方式。这种接法称为“三角形接法”又称“△形接法”。

星形接法特点： I线=I相，U线=√3×U相

三角形接法特点：I线=√3×I相，U线=U相

相关题目如下：

1、RCD的选择，必须考虑用电设备和电路正常泄漏电流的影响。

正确答案：正确

2、RCD的额定动作电流是指能使RCD动作的最大电流。

正确答案：错误

3、RCD后的中性线可以接地。

正确答案：错误

4、剩余动作电流小于或等于0.3A的RCD属于高灵敏度RCD。

正确答案：错误

5、剩余电流动作保护装置主要用于1000V以下的低压系统。

正确答案：正确

6、SELV只作为接地系统的电击保护。

正确答案：错误

7、当采用安全特低电压作直接电击防护时，应选用25V及以下的安全电压。

正确答案：正确

8、IT系统就是保护接零系统。

正确答案：错误

9、TT系统是配电网中性点直接接地，用电设备外壳也采用接地措施的系统。

正确答案：正确

10、TN-C-S系统是干线部分保护零线与工作零线完全共用的系统。

正确答案：错误

11、在三相交流电路中，负载为星形接法时，其相电压等于三相电源的线电压。

正确答案：错误

12、对于异步电动机，国家标准规定3kW以下的电动机均采用三角形联结。

正确答案：错误

13、在三相交流电路中，负载为三角形接法时，其相电压等于三相电源的线电压。

正确答案：正确

14、(GB/T3805-2008)《特低电压(ELV)限值》中规定，在正常环境下，正常工作时工频电压有效值的限值为( )V。

A、33 B、70 C、55

正确答案：A

15、特别潮湿的场所应采用( )V的安全特低电压。

A、42 B、24 C、12

正确答案：C

16、特低电压限值是指在任何条件下，任意两导体之间出现的( )电压值。

A、最小 B、最大 C、中间

正确答案：B

17、测量电动机线圈对地的绝缘电阻时，摇表的 L、E两个接线柱应( )。

A、L接在电动机出线的端子,E接电动机的外壳

B、E接在电动机出线的端子,L接电动机的外壳

C、随便接,没有规定

正确答案：A

18、TN-S俗称( )。

A、三相四线 B、三相五线 C、三相三线

正确答案：B

19、国家标准规定凡( )kW以上的电动机均采用三角形接法。

A、3 B、4 C、7.5

正确答案：B

20、星-三角降压启动，是起动时把定子三相绕组作( )联结。

A、三角形 B、星形 C、延边三角形

正确答案：B

21、三相对称负载接成星形时，三相总电流( )。

A、等于零

B、等于其中一相电流的三倍

C、等于其中一相电流。

正确答案：A

22、电动机定子三相绕组与交流电源的连接叫接法，其中Y为( )。

A、三角形接法

B、星形接法

C、延边三角形接法

正确答案：B

23、在三相对称交流电源星形连接中，线电压超前于所对应的相电压( )°。

A、120 B、30 C、60

正确答案：B

24、并联电容器的联接应采用( )联接。

A、三角形 B、星形 C、矩形

正确答案：A

25、1千伏以上的电容器组采用( )接成三角形作为放电装置。

A、电炽灯

B、电流互感器

C、电压互感器

正确答案：C
